Venkovní bezdrátový PIR detektor pohybu pro alarm,GSM alarm

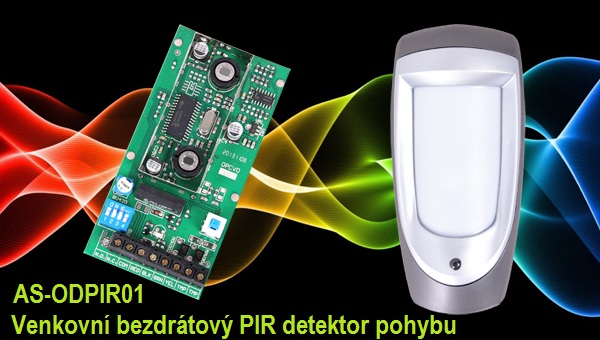

AS-ODPIR01 - detektor pohybu pro venkovní použití s odolností vůči domácím zvířatům (do cca 20 kg) k napojení na zabezpečovací centrály - alarmy.

Bezdrátový venkovní duální pohybový detektor slouží k zajištění venkovních nebo otevřených prostor. Detektor je vybaven duálním obvodem zvyšujícím imunitu detektoru proti falešným poplachům a detekci malých zvířat. Systém využívá infrapasivní senzor s dvojitým PIR elementem a automatickou kompenzací teploty okolního prostředí a zajišťující konstantní citlivost. Vyhodnocení poplachového stavu je plně digitální, což výrazným způsobem přispívá k zamezení vyhlášení falešného poplachu. Při používání infrapasivní detekce ve venkovním prostředí je ale potřeba počítat se zvýšením/snížením dosahu senzoru při některých extrémních venkovních teplotách.

Pokud dojde k pohybu ve oblasti sledované detektorem, pak detektor vyšle signál k centrální jednotce o narušení prostoru. Detektor detekuje pohyb v úhlu 60 stupňů vertikálně a 90 stupňů horizontálně s maximálním dosahem 9-11-ti metrů. Detektor se šroubuje na zeď a obsahuje otočný kloub pro pohodlné nastavení pozorovacího úhlu. Detektor je napájen 12V z externího zdroje (stabilizovaný adapter).

Čidlo doporučujeme umístit tak, aby v žádnou roční dobu nevidělo na slunce nebo použít zastiňující stříšku. Čidlo je určeno pro hlídání ploch jako jsou dvory, průjezdy, do nevytápěných hal, pod venkovní přístřešky apod.

VLASTNOSTI:

• venkovní bezdrátové bezpečnostní pohybové PIR čidlo
• dvojitý pasivní infračervený senzor pro eliminaci falešných poplachů
• indikační kontrolka detekce pohybu
• nastavení komunikační adresy 8+4bity
• venkovní krytí IP45
• možnost nastavení citlivosti a digitální detekce pohybu
• imunitní proti malým zvířatům do 20kg
• sabotážní kontakt proti otevření detektoru
• přenosová frekvence 433.92MHz (dosah 100 metrů)
• Kompatibilní se zabezpečovacím systémem GS-G180E, AS-G190E, AS-S2G.

Výrobek splňuje evropskou značku shody CE.

TECHNICKÉ PARAMETRY:

Pravidla montáže

Venkovní detektor je nutné montovat do venkovního prostředí s maximální opatrností a rozvahou. Venkovní prostor přináší mnohem více potenciálních podnětů ke vzniku falešného poplachu. Při výběru místa je potřeba si uvědomit, že čidlo vyhodnocuje infračervené spektrum záření. Žádné ochranné mechanizmy Vám nezaručí 100% imunitu čidla proti intenzivnímu slunečnímu záření. Označení čidla jako venkovní znamená stupeň krytí a odolnost proti klimatickým vlivům a ne absolutní odolnost na toto rušení.

Velmi problematická je montáž na slunnou stranu nebo přímo proti slunci. Proto čidlo doporučujeme umístit tak, aby v žádnou roční dobu nevidělo na slunce nebo použít zastiňující stříšku. Čidlo je určeno pro hlídání ploch (dvory, průjezdy atp.), není vhodné těmito venkovními detektory nahrazovat obvodovou ochranu objektu (perimetrii).

Instalace

Při výběru místa pro instalaci čidla je potřeba dodržovat několik zásad. Optimální výška pro umístění čidla je 2,1 –2,7m. V tomto instalačním rozmezí je zaručena správná funkčnost čidla s plným pokrytím prostrou bez mrtvých zón. Hlídaná plocha při této výšce je od 1,5m do 11m.  Při instalaci do větší výšky je již ovlivněna citlivost a dosah detektoru!

V horní části plošného spoje je plastové očko přichycené šroubkem. Povolením šroubku a posouváním plošného spoje nahoru se dosah čidla zkracuje posunem plošného spoje dolů se dosah prodlužuje. Při vyšší instalační výšce než je doporučená je potřeba detektor naklopit tak, aby byla zachovaná dostatečná citlivost v hlídané ploše.

Pro vyvarování se falešných poplachů, dávejte pozor, kam je čidlo nasměrováno. V zorném poli čidla by se neměly vyskytovat objekty které mohou rušit infračervené pozadí.

Otestování čidla

Otestování čidla proveďte pomalou chůzí po celém prostoru chráněné plochy. Při pohybu musí detektor signalizovat poplach rozsvícením diody na 3 sec.. Berte v úvahu, že čím je osoba vzdálenější od detektoru, tím je potřeba větší pohyb pro vyvolání poplachu. Plošný spoj je na zadní kryt přichycen šroubem. Po jeho povolení lze plošným spojem pohybovat nahoru a dolů. U zářezu pro šroub je i uvedena poloha plošného spoje pro instalaci do výšky 1,1m a 3,1m. Pohybem plošného spoje ve směru zářezu dochází k naklánění detekčních zón čidla. Pohyb plošného spoje nahoru naklání laloky zón vertikálně a zkracuje dosah. Umožňuje instalaci čidla do výšek 2,1 – 3,1 m Pohyb plošného spoje dolů naklání laloky zón horizontálně a prodlužuje dosah. Umožňuje instalaci čidla do výšek 1,1 – 2,1 m Tímto postupem nastavte dostatečný dosah čidla do vzdálených ploch se zachováním detekce pohybu pod čidlem proti podlezení.
