Více informací o pevném kódu a učícím kódu naleznete viz zde: Rozdíl mezi pevným a učícím kódem .

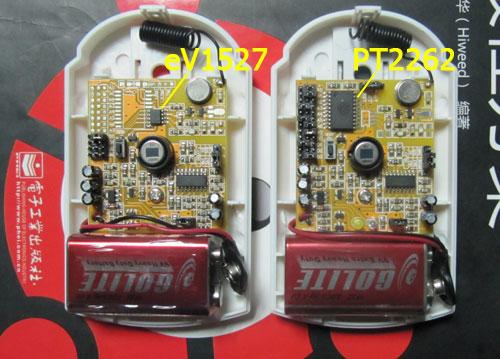

Část 1: Ověřte si, zda-li Váš bezdrátový senzor používá kódování PT2262, PT2264 nebo eV1527

Poznámka: U učícího kódu eV1527 není možno nastevení pro adresní kód(A0-A7) a datový kód pro nastavení ochranné zóny (D0-D3). U učícího kódu můžete rovnou spárovat senzor s hlavní centrální jednotkou alarmu.

Část 2 : Jak nastavit bezdrátový senzor  s pevným kódem (PT2262, PT2264) , nastavení adresy

Pokud bezdrátový senzor nemá propojené piny na adresní svorkovnici (propojovací jumpery), musí si uživatel nastavit jakoukoliv adresu pomocí pinů (jumperů). Tato adresa nesmí být shodná s dalším jiným detektorem (každý detektor má svoji adresu).

Jumper kódování je určen pro adresné kódování detektoru. A0 – A7 je adresní kód.. D0- D3 je datový kód pro nastavení ochranné zóny. Formát kódu je 2262, 2264.

a. Teď otevřete bezdrátový senzor a najděte  A0-A7 na plošném spoji.

b. Nastavení adresního kódování

Adresa se nastavuje spojkami A0 až A7 a začíná vždy kontaktem A0. Každý kontakt má 3 polohy nastavení (0,1,2).

Spojení středního kontaktu s L = 0

Spojení středního kontaktu s H = 1

Bez spojky = 2

Příklad na obrázku: Je nastavena adresa  02102020

c. Nastavení digitálního kódu.

Adresa se nastavuje spojkami D0 až D3 a začíná vždy kontaktem D0. Každý kontakt má 3 polohy nastavení (0,1,2).

Spojení středního kontaktu s L = 0

Spojení středního kontaktu s H = 1

Bez spojky =  2

Příklad na obrázku: Je nastavena zóna 1110

Část 3: Jak nastavit bezdrátový senzor s učícím kódem (eV1527) , nastavení adresy

U tohoto bezdrátového senzoru s učícím kódem eV1527 se žádná adresa nenastavuje. Nastavení adresy a kodování  je automatické. Typická hodnota odporu oscilátoru EV1527 čipu je 330 K.

1. Vložte příslušnou baterii do senzoru (dbejte na správnou polaritu) .

2. Programujte (spárujte) senzor s Vaší centrální jednotkou alarmu.

Více informací naleznete v sekci Technická podpora nebo nás kontaktujte.
